Eski sürüm Solidworks'lerde asal alan atalet momentlerinin eksenleri çok net bir şekilde gösterilir idi. Bu hangi sürümden itibaren oldğuğunu bilmiyorum ama şu anda Solidworks 2021'de zannediyorum birkaç versiyon da öncesi dahil artık doğru görüntülenmemektedir. Mesela Solidworks 2013, 2014 ve 2015 programlarından asal alan atalet momentilerine baktığımızda şu şekilde alan merkezine bir eksen takımı yerleşir ve asal atalet eksenlerini gösterir idi.

Eski Sürüm Solidworks'lerden alınan görüntü: (Olması gereken)

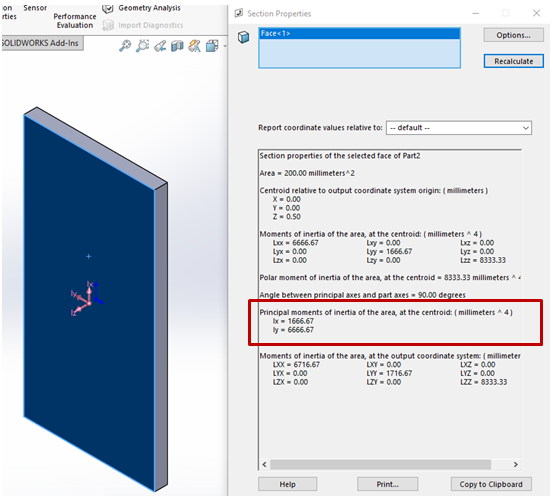

secondmomentofinertiaoldSldworks

  1. ekran görüntüsü: Asal atalet ekseni ile kutu içine alınan asal atalet momenti büyüklüklerinin ne kadar mantıklı bir şekilde oluştuğuna dikkat ediniz.

secondmomentofinertiaoldSldworks2

  1. ekran görüntüsü: Ve yine aynı şekilde olması gerektiği gibi.

secondmomentofinertiaoldSldworks3

  1. ekran görüntüsü: Ve yine aynı şekilde olması gerektiği gibi.

Şimdi de Solidworks 2021'e bakalım (olmaması gereken)

secondmomentofinertiahata1

  1. ekran görüntüsü: El insaf, alan merkezindeki koordinat sisteminin x ekseni z ekseni ile çakışmış. Sadece y ekseni doğru yerde (gibi). Acaba y ekseni doğru yerde mi? Y ekseni gösterildiği gibi olsaydı küçük olan asal atalet momenti 59869825 mm^4 olması gerekirdi. Halbuki sağdaki ekranda görüldüğü üzere o değer Ix olarak tanıtılmış. Yani alan merkezinde gösterilen ile asal atalet ekseninin hiçbir alakası yok.

Haydi bir de karşıdan dik bakalım ne olacak: secondmomentofinertiahata2

  1. ekran görüntüsü: Alan merkezindeki koordinat sisteminin hiçbir işe yaramadığı şimdi daha iyi görülüyor. X ekseni yok! Y ekseni de yanlış yöne bakıyor.

Özet olarak eski bir Solidworks yazılımınız var ise alan atalet momenti doğru çalışmaktadır. Fakat Solidworks 2021 civarı sürümlerdeyseniz, alan atalet eksenini doğru vermeyecektir.

Umarım Solidworks'teki bu hata bir gün düzeltilir.
